La tuile canal posée sans maîtrise de la ventilation, des fixations ou des accessoires de finition génère des pathologies récurrentes : condensation sous couverture, soulèvement au vent, infiltrations au faîtage. Ce guide technique détaille les points critiques que nous rencontrons sur chantier, en cohérence avec le DTU 40.22 et les notices fabricants récentes.
Classe de galbe et closoir ventilé : le couple technique à ne pas négliger
Nous observons encore trop de chantiers où le closoir de faîtage est choisi indépendamment du profil de la tuile. La compatibilité entre la classe de galbe de la tuile canal et le type de closoir ventilé conditionne pourtant deux paramètres liés : la section d’aération réelle au faîtage et la résistance à la concomitance vent/pluie.
A voir aussi : Comment installer un panneau isolant pour mur extérieur ?
Le référentiel de certification QB « closoirs de faîtage et arêtier ventilés » impose désormais que le closoir soit profilé pour épouser le galbe spécifique de la tuile utilisée. Edilians, par exemple, précise dans sa documentation technique que ses tuiles canal nécessitent un closoir ventilé adapté à leur classe de galbe pour garantir simultanément la section d’aération et l’étanchéité.
Lire également : Performances, pose, budget : Homatherm.com solutions d'isolation thermique et acoustique durables passées au crible
Un closoir plat posé sur une tuile à galbe prononcé laisse des jours latéraux par lesquels la pluie chassée s’infiltre. À l’inverse, un closoir trop fermé sur un galbe faible réduit la ventilation sous le recouvrement de faîtière, favorisant la condensation en sous-face de la couverture.
Vérification sur chantier
Avant la commande des accessoires, nous recommandons de croiser trois informations : la référence exacte de la tuile canal, la classe de galbe indiquée par le fabricant, et la liste des closoirs certifiés QB compatibles avec cette classe. Ce croisement évite les reprises de faîtage, un poste coûteux en main-d’œuvre.
Ventilation sous tuile canal : lame d’air continue de l’égout au faîtage
Le DTU 40.22 distingue plusieurs configurations de support (liteaux, volige continue, panneaux dérivés du bois) et impose dans chaque cas une ventilation en sous-face de la couverture. Le principe reste le même : l’air entre en partie basse (égout), circule sous les tuiles, et sort en partie haute (faîtage ou arêtier).
Pose sur liteaux sans écran
Sur support discontinu sans écran de sous-toiture, la ventilation est naturellement assurée par les espaces entre liteaux. Les tuiles canal non maçonnées laissent passer suffisamment d’air pour évacuer l’humidité. Lorsque les tuiles sont entièrement maçonnées au mortier, le DTU admet cette solution uniquement « en fonction de l’expérience locale », ce qui signifie concrètement que le maçonnage intégral est réservé aux zones où cette pratique a fait ses preuves sans pathologie.
Pose sur support continu ou avec écran
Sur volige ou panneau, la ventilation exige une lame d’air complémentaire en sous-face du support. Le DTU prescrit des entrées d’air en égout et des sorties en faîtage dimensionnées pour maintenir un tirage suffisant. L’usage de plaques soutuile à canaux de ventilation intégrés s’est généralisé ces dernières années pour répondre à cette contrainte, notamment en rénovation avec isolation par l’intérieur.
Ces plaques (type fibres-ciment ventilées) assurent trois fonctions simultanées : support mécanique de la tuile canal, continuité de la lame d’air de l’égout au faîtage, et protection contre les infiltrations en cas de casse ou de déplacement d’une tuile.
Fixation des tuiles canal : principes du DTU et zones de vent
La fixation mécanique des tuiles canal n’est pas systématique en zone abritée, mais le DTU 40.22 impose un taux de fixation croissant selon la zone vent/pluie. La France est découpée en trois zones de concomitance vent/pluie, chacune subdivisée en trois situations locales :
- Situation protégée : fond de cuvette entouré de collines sur tout son pourtour, abrité pour toutes les directions de vent.
- Situation normale : plaine ou plateau avec dénivellations inférieures à 10 %, vallonnements modérés.
- Situation exposée : littoral sur une profondeur de quelques kilomètres, sommet de falaise, vallée étroite où le vent s’engouffre, col, montagne isolée.
En situation exposée de zone 3, chaque tuile de courant et de couvert doit être fixée mécaniquement (crochet, vis inox, ou fil de ligature selon le modèle). En situation protégée de zone 1, seules les tuiles de rive, d’égout, de faîtage et les rangs périphériques nécessitent une fixation systématique.
Choix du mode de fixation
Les tuiles canal modernes intègrent souvent des ergots ou tenons permettant un accrochage direct sur liteau. Pour les modèles traditionnels sans tenon, le crochet en acier inox ou galvanisé reste la solution la plus fiable. Le fil de ligature en cuivre, encore utilisé en restauration patrimoniale, suppose un savoir-faire spécifique et un entretien périodique.

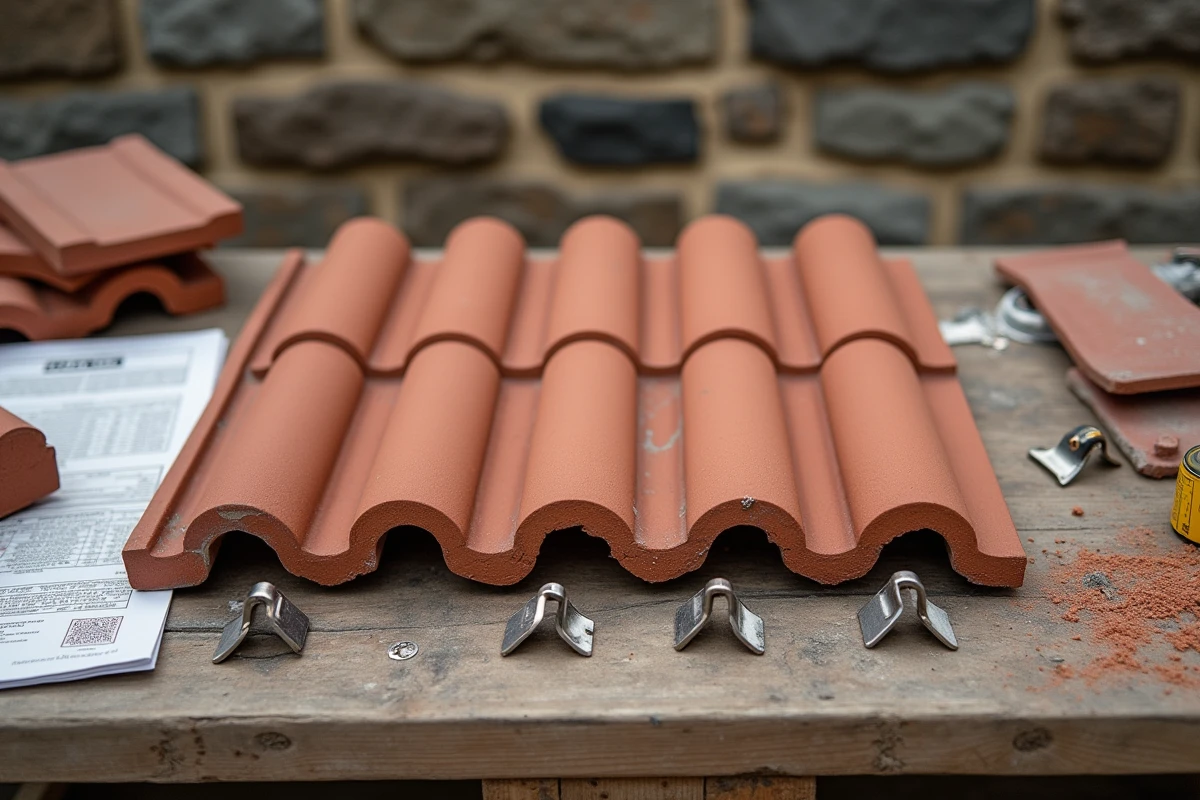

Accessoires de couverture en terre cuite : faîtière, rive et égout
Un toit en tuile canal ne se résume pas aux éléments de courant et de couvert. Les accessoires de finition conditionnent l’étanchéité globale et la tenue mécanique de la couverture.
- Faîtière : scellée au mortier de chaux ou fixée mécaniquement sur closoir ventilé. Le scellement intégral au ciment est à proscrire car il bloque la ventilation au faîtage et fissure sous les dilatations thermiques.
- Tuile de rive : elle protège le bord du toit contre les infiltrations latérales. Sur rampant, la rive doit dépasser le nu extérieur du mur d’au moins quelques centimètres pour éloigner le ruissellement.
- About d’égout : pièce en terre cuite ou en métal qui ferme le canal en pied de versant et empêche les entrées d’oiseaux ou de rongeurs, tout en laissant passer l’air de ventilation.

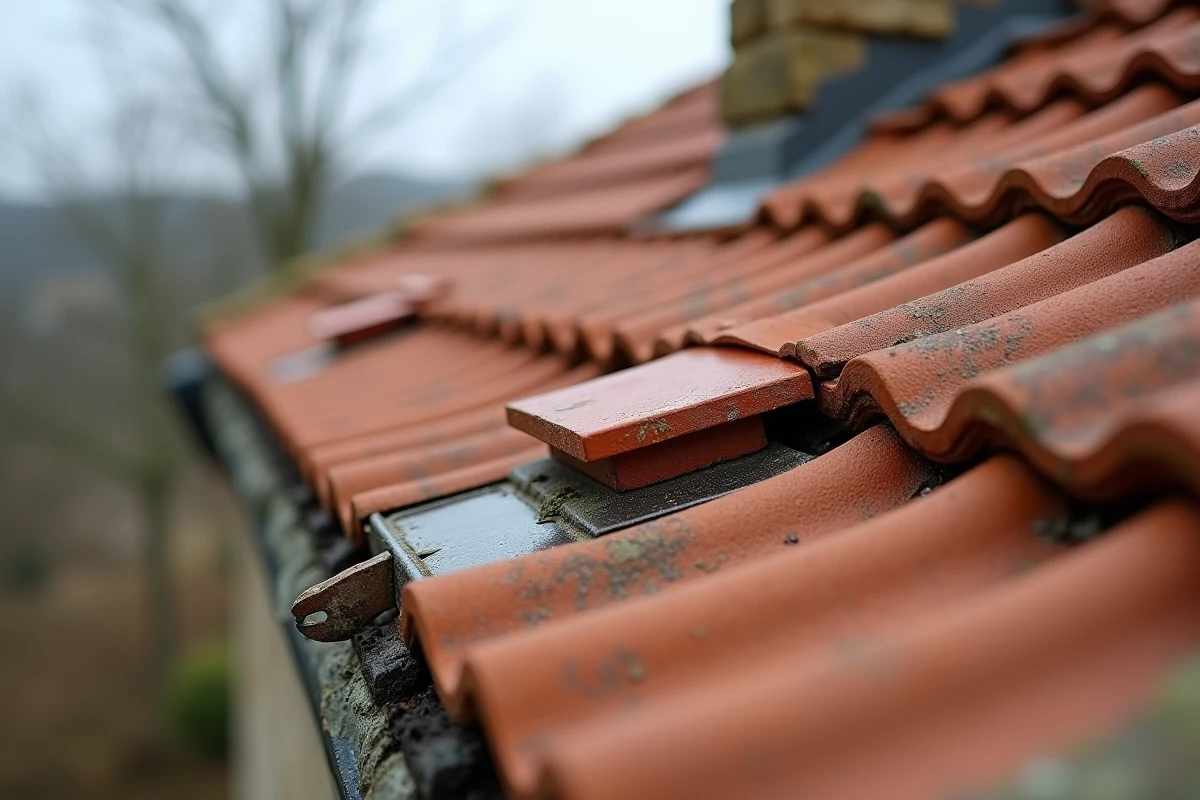

- Chatière ou tuile de ventilation : positionnée dans le tiers inférieur du versant, elle complète le dispositif de ventilation lorsque la prise d’air en égout est insuffisante.
Mortier : chaux ou bâtard, jamais ciment pur
Le mortier de pose et de scellement des accessoires doit rester souple pour absorber les mouvements du bois de charpente et les variations dimensionnelles de la terre cuite. Un mortier bâtard (chaux/ciment) ou un mortier de chaux pure garantit cette souplesse. Le ciment pur, rigide, provoque des fissures qui deviennent autant de points d’infiltration en quelques saisons.
La pente minimale de pose varie selon la zone et la situation, mais aussi selon le recouvrement choisi entre tuiles. Plus la pente diminue, plus le recouvrement doit augmenter pour compenser le ralentissement de l’écoulement. Ce paramètre, souvent sous-estimé, est le premier à vérifier lors d’un diagnostic avant rénovation de toiture en tuile canal.
