Sur une installation de pompe à chaleur air-eau avec radiateurs et plancher chauffant sur deux zones, le compresseur se met en sécurité après quelques minutes de fonctionnement. Le diagnostic tombe vite : sans ballon tampon, le volume d’eau du circuit est trop faible et la PAC enchaîne des cycles courts qui finissent par déclencher la protection. Le schéma hydraulique n’est pas un détail de finition, c’est la colonne vertébrale de l’installation.
Ballon tampon ou bouteille de découplage : deux composants, deux fonctions distinctes
On voit souvent ces deux éléments confondus sur les forums et même sur certains devis. Le ballon tampon ajoute un volume de stockage d’eau au circuit. Il absorbe les excédents de calories quand la demande baisse et les restitue quand elle remonte, ce qui évite au compresseur de redémarrer toutes les cinq minutes.
La bouteille de découplage, elle, ne stocke quasiment rien. Son rôle est de séparer hydrauliquement le circuit primaire (côté PAC) du circuit secondaire (côté émetteurs). Elle permet à chaque circuit de fonctionner avec son propre débit sans que l’un perturbe l’autre.
Dans un schéma hydraulique de PAC avec ballon tampon, on peut avoir les deux composants sur la même installation. Le ballon tampon se place entre la PAC et la distribution pour accumuler l’énergie. La bouteille de découplage intervient quand les débits primaire et secondaire sont très différents, par exemple avec plusieurs circuits de plancher chauffant pilotés par des vannes de zone.
Quand le ballon tampon suffit seul
Sur une maison individuelle avec un seul circuit de chauffage (plancher chauffant basse température sans zonage), le ballon tampon remplit souvent les deux fonctions. Il absorbe les variations de débit et stocke l’énergie. Ajouter une bouteille de découplage en plus serait un surcoût inutile.
Quand il faut les deux
Dès qu’on a plusieurs circuits secondaires avec des régimes de température différents (radiateurs haute température sur un circuit, plancher chauffant basse température sur un autre), le découplage hydraulique devient nécessaire en plus du stockage. Le ballon tampon seul ne gère pas correctement les écarts de débit entre circuits. On installe alors la bouteille de découplage en sortie du ballon, avant le départ vers les circuits secondaires.
Dimensionner le volume du ballon tampon pour une pompe à chaleur
La règle des « X litres par kilowatt de puissance » circule partout, mais le NF DTU 65.16 adopte une approche différente. Le volume d’eau doit être calculé en fonction du fonctionnement réel de l’installation : limiter les cycles courts du compresseur, permettre les dégivrages complets et stabiliser le circuit quand des vannes thermostatiques se ferment partiellement.
En pratique, le volume dépend du nombre de zones pilotées indépendamment. Une installation avec quatre zones dont trois peuvent se fermer simultanément a besoin d’un ballon bien plus généreux qu’un circuit ouvert en permanence.
Les paramètres qui comptent vraiment
- La puissance minimale de la PAC (pas la puissance nominale) : c’est elle qui détermine le seuil en dessous duquel le compresseur enchaîne les démarrages si le volume d’eau est insuffisant.
- Le nombre de robinets thermostatiques ou de vannes de zone : chaque vanne qui se ferme réduit le volume d’eau disponible dans le circuit actif, ce qui pousse la PAC vers des cycles courts.
- La durée de dégivrage de l’unité extérieure : pendant le dégivrage, la PAC puise des calories dans le circuit. Si le ballon est trop petit, la température de retour chute brutalement et la PAC se met en défaut.
Sur une installation standard en maison individuelle, les volumes retenus oscillent généralement entre quelques dizaines et quelques centaines de litres selon la configuration. Demander une note de calcul à l’installateur reste le meilleur réflexe.

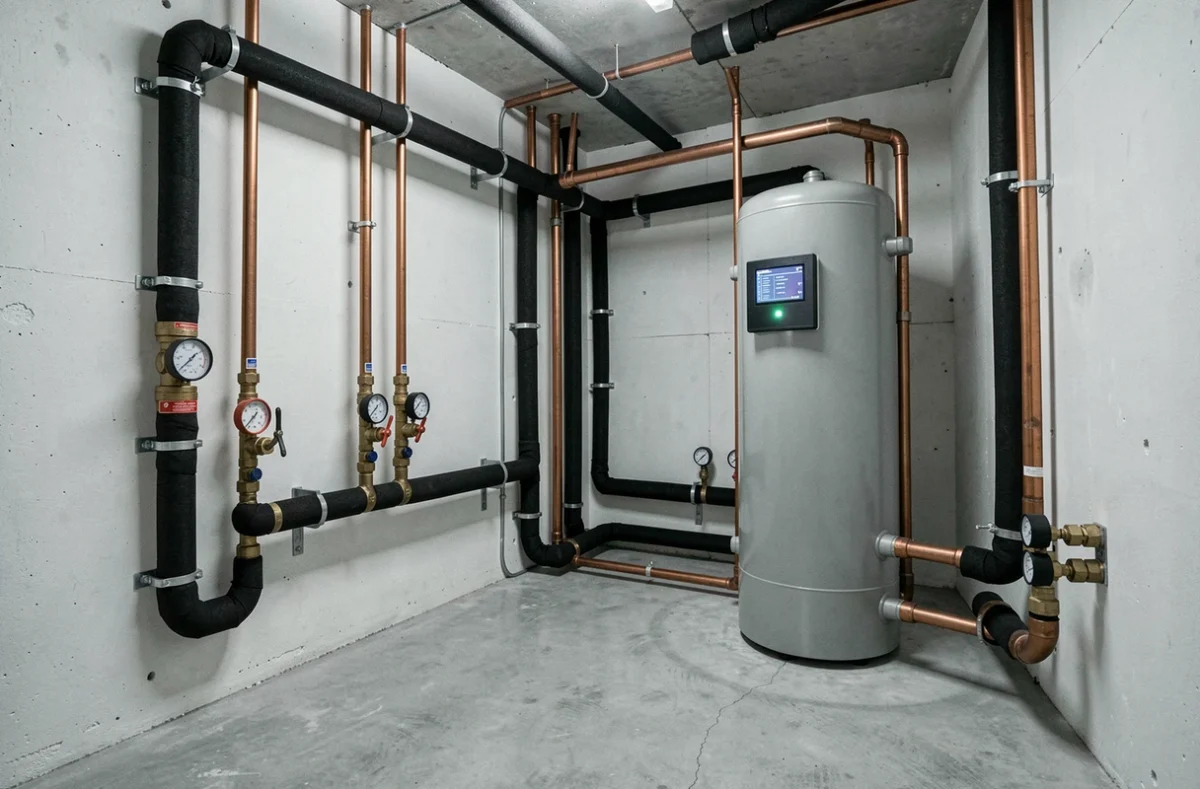

Schéma hydraulique type : PAC air-eau, ballon tampon et production d’ECS
Le schéma le plus courant en maison individuelle combine la PAC, un ballon tampon pour le chauffage et un ballon ou échangeur séparé pour l’eau chaude sanitaire. Voici l’enchaînement des composants sur le circuit.
Circuit primaire (côté PAC)

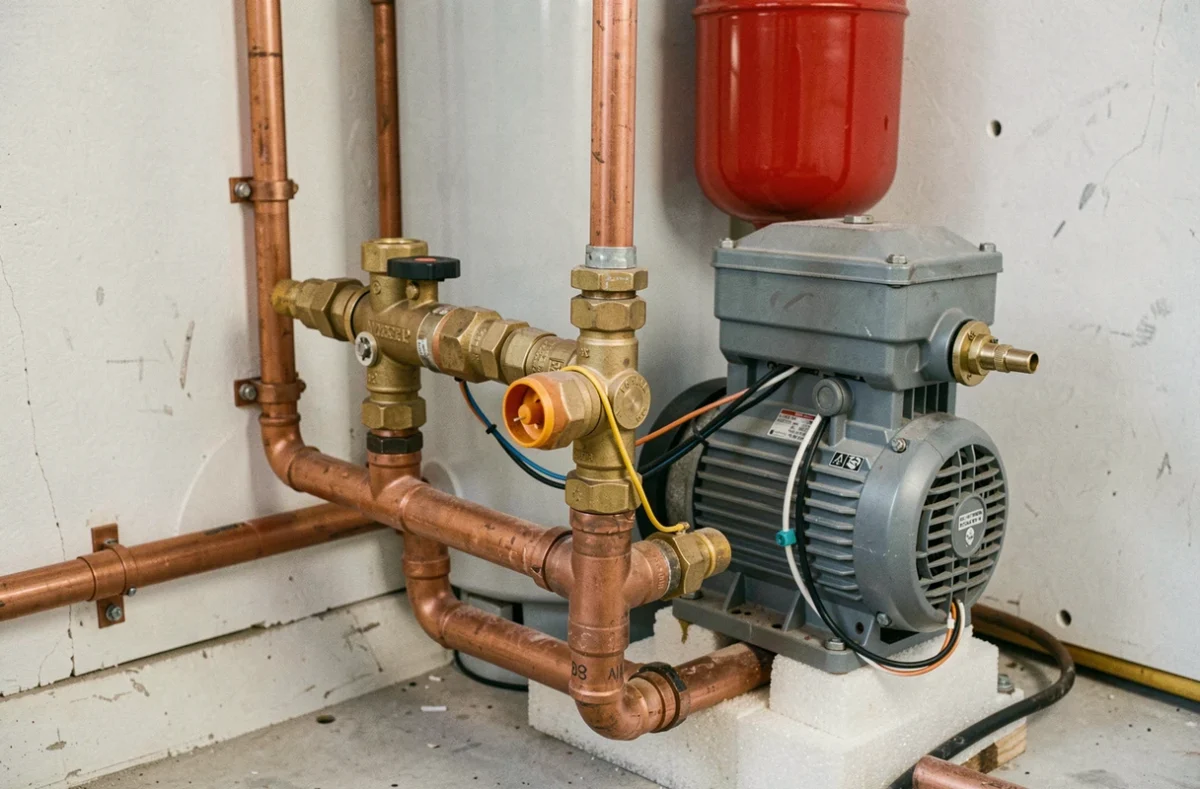

L’unité extérieure est reliée à l’unité intérieure (ou directement au module hydraulique) par une liaison frigorifique. Le module hydraulique intègre généralement la pompe de circulation primaire, la vanne d’inversion pour l’ECS et les sécurités (pressostat, soupape). La sortie eau chaude du module alimente le haut du ballon tampon, et le retour eau froide repart du bas du ballon vers le module.
Circuit secondaire (côté émetteurs)
Le départ chauffage est piqué en partie haute du ballon tampon. L’eau circule via une pompe secondaire vers les émetteurs (plancher chauffant, radiateurs), puis revient en partie basse du ballon.
Si l’installation comporte plusieurs circuits à des températures différentes, une vanne trois voies (V3V) mélange l’eau de départ avec l’eau de retour pour abaisser la température vers le plancher chauffant.
Production d’eau chaude sanitaire
Deux configurations existent. La plus fréquente : la PAC bascule en mode ECS via une vanne d’inversion et alimente directement un ballon d’eau chaude sanitaire avec échangeur intégré. Le ballon tampon est alors court-circuité pendant la production d’ECS.
L’autre option consiste à placer un échangeur à plaques entre le ballon tampon et le ballon ECS, mais cette solution est moins courante en résidentiel.
Erreurs fréquentes sur le schéma hydraulique d’une PAC avec ballon tampon
On intervient régulièrement sur des installations où le schéma a été mal conçu ou simplifié à l’excès. Voici les pièges les plus courants.
Raccordement en série au lieu de raccordement en parallèle
Quand le ballon tampon est raccordé en série sans découplage, toute l’eau passe obligatoirement par le ballon avant d’alimenter les émetteurs. Sur les petits circuits, cela crée des pertes de charge supplémentaires et peut réduire le débit dans les émetteurs. Un raccordement bien pensé limite les pertes de charge et préserve le débit nominal.
Sonde de température mal positionnée
La sonde qui pilote le compresseur doit être placée sur le retour du ballon tampon (partie basse), pas sur le départ. Si elle est en haut, la PAC « voit » une température élevée alors que le bas du ballon est froid, ce qui fausse la régulation et provoque des sous-chauffe.
Absence de clapet anti-retour sur le circuit ECS
Sans clapet, l’eau chaude sanitaire peut migrer par thermosiphon vers le circuit chauffage quand la PAC est à l’arrêt. On se retrouve avec un ballon ECS qui se vide de ses calories la nuit, et une facture d’électricité qui grimpe sans explication apparente.
Sous-dimensionnement du vase d’expansion
Le ballon tampon augmente le volume total d’eau du circuit. Si le vase d’expansion n’a pas été recalculé en conséquence, la pression monte au-delà de la consigne de la soupape de sécurité à chaque montée en température. Recalculer le vase d’expansion après ajout du ballon tampon est une étape que trop d’installateurs négligent.
Fourchettes de prix et délais pour un ballon tampon sur circuit PAC
Le ballon tampon lui-même représente un investissement modéré par rapport au coût global d’une installation de pompe à chaleur. Les tarifs varient selon le volume, l’isolation et la qualité de fabrication.
- Un ballon tampon non émaillé de volume courant (adapté à une maison individuelle) se situe généralement entre quelques centaines d’euros pour les modèles d’entrée de gamme et un peu moins d’un millier d’euros pour les versions mieux isolées et équipées de plusieurs piquages.
- La pose par un installateur RGE ajoute une demi-journée à une journée de travail au chantier, selon l’accessibilité du local technique et la complexité du raccordement hydraulique.
- Le délai de livraison est rarement un frein : la plupart des grossistes chauffagistes ont du stock. En revanche, certaines configurations sur mesure (double serpentin, volume atypique) peuvent nécessiter plusieurs semaines de fabrication.
Faire réaliser l’installation par un professionnel qualifié RGE est une condition pour bénéficier des aides financières (MaPrimeRénov’, CEE). Le coût de la main-d’oeuvre est donc en partie compensé par les dispositifs d’aide en vigueur.
Un volume de stockage adapté, un raccordement hydraulique bien conçu et des accessoires correctement dimensionnés font la différence entre une PAC qui tourne quinze ans sans souci et une installation qui multiplie les défauts.
