Le schéma d’installation d’une pompe à chaleur air-eau décrit deux circuits distincts reliés par un échangeur thermique : un circuit frigorifique côté extérieur et un circuit hydraulique côté intérieur. Comprendre ce schéma permet de dimensionner correctement chaque composant, d’anticiper les travaux de raccordement et de repérer les erreurs de pose qui dégradent le rendement. Cet article détaille les éléments techniques du schéma, compare les configurations monobloc et bi-bloc, et identifie les points critiques que les installateurs négligent parfois.
Monobloc ou bi-bloc : comparatif des deux configurations d’installation
Avant de lire un schéma, il faut savoir de quelle architecture il relève. La PAC air-eau existe en deux configurations qui modifient radicalement le tracé des liaisons entre l’unité extérieure et le réseau de chauffage intérieur.
| Critère | PAC monobloc | PAC bi-bloc |
|---|---|---|
| Emplacement du circuit frigorifique | Entièrement dans l’unité extérieure | Réparti entre unité extérieure et unité intérieure |
| Liaison entre extérieur et intérieur | Liaison hydraulique (eau) | Liaison frigorifique (fluide frigorigène) |
| Attestation de capacité fluides frigorigènes | Non requise pour la pose (circuit scellé en usine) | Obligatoire pour l’installateur |
| Risque de gel de la liaison | Oui, protection antigel nécessaire | Non (le frigorigène ne gèle pas aux températures courantes) |
| Complexité du schéma | Plus simple, moins de composants intérieurs | Plus complexe, nécessite un module hydraulique intérieur |
| Fourchette de prix installation (pose comprise) | 8 000 à 13 000 € | 10 000 à 18 000 € |
Sur un schéma monobloc, une seule ligne aller-retour d’eau relie l’unité extérieure au circuit de chauffage. Sur un schéma bi-bloc, deux tubes cuivre (liaison frigorifique) relient les deux unités, plus un câble de communication et une alimentation électrique dédiée.
Le choix entre monobloc et bi-bloc conditionne tout le tracé du schéma. Une erreur fréquente consiste à appliquer un schéma bi-bloc à une PAC monobloc, ce qui amène à prévoir des passages de tubes frigorifiques inutiles dans la maçonnerie.
Circuit frigorifique et circuit hydraulique : lecture du schéma complet
Un schéma d’installation de pompe à chaleur air-eau superpose deux boucles. Les confondre mène à des erreurs de dimensionnement ou de raccordement.
Le circuit frigorifique (côté source froide)
Ce circuit, fermé et pressurisé, fait circuler le fluide frigorigène à travers quatre organes disposés en boucle sur le schéma :
- L’évaporateur capte les calories de l’air extérieur et transforme le frigorigène liquide en gaz basse pression. Sur le schéma, il se situe dans l’unité extérieure, à proximité du ventilateur.
- Le compresseur élève la pression et la température du gaz. C’est le composant qui consomme l’électricité. Il est représenté entre l’évaporateur et le condenseur.
- Le condenseur (ou échangeur à plaques) transfère la chaleur du frigorigène vers l’eau du circuit de chauffage. Sur une PAC bi-bloc, il se trouve dans le module intérieur.
- Le détendeur abaisse la pression du frigorigène avant son retour à l’évaporateur, bouclant le cycle thermodynamique.
Le fluide frigorigène ne sort jamais du circuit scellé. Sur le schéma, ce circuit est généralement représenté en couleur distincte (souvent bleu et rouge) pour le différencier du circuit hydraulique.
Le circuit hydraulique (côté émetteurs de chaleur)
Le circuit hydraulique relie le condenseur aux émetteurs de chaleur du logement : plancher chauffant, radiateurs basse température ou ventilo-convecteurs. Sur le schéma, on retrouve systématiquement un circulateur (pompe de circulation), un vase d’expansion, une soupape de sécurité et, selon les configurations, une bouteille de découplage.
La bouteille de découplage (ou bouteille tampon) apparaît sur les schémas multi-zones. Elle sépare le débit du circuit primaire (PAC) de celui des circuits secondaires (radiateurs, plancher chauffant). Sans bouteille de découplage sur une installation bi-zone, les débits s’interfèrent et la PAC subit des cycles courts qui réduisent sa durée de vie.

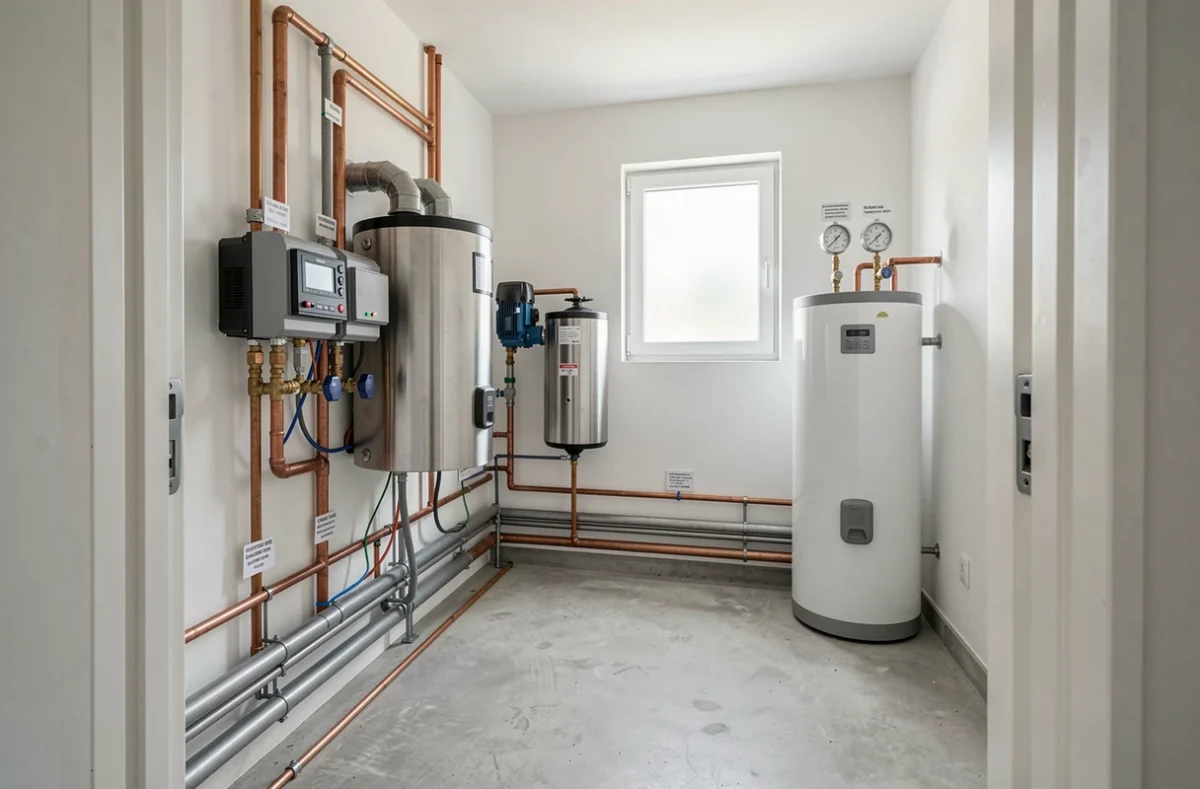

Ballon tampon et production d’eau chaude sanitaire sur le schéma
Deux éléments de stockage apparaissent fréquemment sur les schémas d’installation et sont souvent confondus : le ballon tampon et le ballon d’eau chaude sanitaire (ECS).
Le ballon tampon stocke l’eau de chauffage pour lisser les cycles de fonctionnement de la PAC. Il se raccorde sur le circuit primaire, entre la PAC et la bouteille de découplage. Son volume dépend de la puissance de la PAC et du type d’émetteurs.
Le ballon ECS, lui, stocke l’eau chaude destinée aux usages domestiques (douche, robinets). Sur le schéma, il est raccordé en priorité : la PAC chauffe d’abord l’eau sanitaire avant de basculer sur le chauffage. Cette logique de priorité ECS est gérée par une vanne trois voies motorisée, visible sur le schéma entre la sortie de la PAC et les deux ballons.
Certaines PAC intègrent un ballon ECS dans le module intérieur, ce qui simplifie le schéma et réduit les raccordements. Ce volume de stockage intégré peut s’avérer insuffisant pour les foyers de plus de trois personnes, auquel cas un ballon complémentaire est ajouté au schéma.
Raccordements électriques et hydrauliques : les pièges du schéma
La partie raccordement est celle où les erreurs de lecture du schéma coûtent le plus cher, en performance comme en conformité réglementaire.
Raccordement électrique
Le schéma électrique d’une PAC air-eau prévoit une alimentation dédiée depuis le tableau général, avec un disjoncteur de calibre adapté à la puissance de l’appareil. Un contacteur heures creuses peut être ajouté pour piloter la production d’ECS en période tarifaire avantageuse.
Piège fréquent : raccorder la PAC sur un circuit existant partagé avec d’autres appareils. Un circuit électrique sous-dimensionné provoque des déclenchements du disjoncteur au démarrage du compresseur, quand l’appel de courant est maximal.
Raccordement hydraulique
Le schéma hydraulique impose le respect des diamètres de tube, des distances de raccordement et de la pente d’évacuation des condensats. Trois points méritent une attention particulière :
- Le raccordement entre la PAC et le circuit existant doit passer par un disconnecteur ou un dispositif anti-retour pour protéger le réseau d’eau potable (dans le cas d’un appoint sur le circuit ECS).
- Les liaisons hydrauliques extérieures d’une PAC monobloc doivent être calorifugées et protégées par un câble chauffant antigel dans les régions où la température descend régulièrement sous zéro.
- L’évacuation des condensats de l’unité extérieure nécessite un raccordement vers un point d’écoulement. Sans cela, l’eau stagne et gèle en hiver, bloquant le ventilateur.
Emplacement de l’unité extérieure
Sur le schéma d’implantation, l’unité extérieure doit respecter des distances minimales par rapport aux murs, aux ouvertures et aux limites de propriété. Les nuisances sonores font l’objet de règles d’émergence : le bruit perçu chez le voisin ne doit pas dépasser certains seuils réglementaires, variables selon les horaires (jour ou nuit). Un positionnement trop proche d’un mur crée aussi un effet de réverbération qui dégrade le rendement aéraulique.
Coûts, aides financières et délais d’installation d’une PAC air-eau
Le budget global d’une installation de pompe à chaleur air-eau varie selon la configuration choisie, la puissance de l’appareil et la complexité du raccordement au réseau existant. Le coût total, pose comprise, se situe généralement entre 8 000 et 18 000 € pour une maison individuelle, le haut de la fourchette correspondant aux systèmes bi-bloc de forte puissance avec production d’ECS intégrée.
Plusieurs aides permettent de réduire ce montant. MaPrimeRénov’, les certificats d’économies d’énergie (CEE) et l’éco-prêt à taux zéro sont les principaux dispositifs mobilisables. L’installateur doit être certifié RGE pour que le dossier d’aides soit recevable.
La durée du chantier dépend de la configuration retenue et de la compatibilité du réseau hydraulique existant. Une installation bi-bloc demande davantage de temps en raison du tirage des liaisons frigorifiques et de la mise sous vide du circuit. Le délai entre la signature du devis et le début du chantier dépend de la disponibilité de l’installateur, avec des temps d’attente plus longs en automne et en début d’hiver.
Réglementation et qualification de l’installateur PAC air-eau
La lecture du schéma ne suffit pas à garantir une installation conforme. Deux exigences réglementaires encadrent la mise en service.
Pour les PAC bi-bloc, l’entreprise qui intervient sur le circuit frigorifique doit posséder une attestation de capacité pour la manipulation des fluides frigorigènes. Les techniciens doivent détenir individuellement une attestation d’aptitude. Ces obligations découlent du règlement européen F-Gas n° 2024/573, entré en vigueur le 11 mars 2024, qui renforce les restrictions sur les fluides à fort potentiel de réchauffement climatique.
L’entretien réglementaire des systèmes thermodynamiques d’une puissance comprise entre 4 et 70 kW doit être réalisé au plus tard tous les deux ans, selon les articles R. 224-44-2 à R. 224-44-4 du Code de l’environnement. Cette fréquence est distincte du contrôle d’étanchéité, qui dépend de la quantité et du type de fluide présent dans le circuit.
Pour bénéficier des aides financières (MaPrimeRénov’ notamment), l’installateur doit être certifié RGE (Reconnu Garant de l’Environnement). Cette qualification conditionne aussi la conformité de l’installation vis-à-vis des assurances décennales.
Chaque composant du schéma (bouteille de découplage, ballon tampon, vanne trois voies, protection antigel) a sa place sur le tracé pour une raison précise. Faire valider le schéma par un professionnel qualifié avant le début des travaux reste le moyen le plus fiable d’éviter les reprises coûteuses.
